Mổ tả thiết bị
PRECISION UK CPX™ cung cấp một loạt các tank làm lạnh- dòng LOX hiệu suất cao- có thể được sử dụng cho nhiều ứng dụng khác nhau. Các tính năng của dòng LOX bao gồm:
- Tất cả các đường ống là thép không gỉ cho một diện mạo mạnh mẽ và cải thiện hơn
- Bộ phận bốc hơi tạo áp suất được làm bằng các ống nhôm có cánh tản nhiệt
- Hai tấm thấm riêng biệt để tránh hình thành băng.
- Tai móc và chân đỡ bằng thép không gỉ tránh được sự ăn mòn.
- Vi trí của các chân đỡ nằm trong phạm vi đường kính của tank
- Có vị trí ở chân có thể xâm nhập vào bên trong tank, đảm bảo dễ dàng để lắp đặt

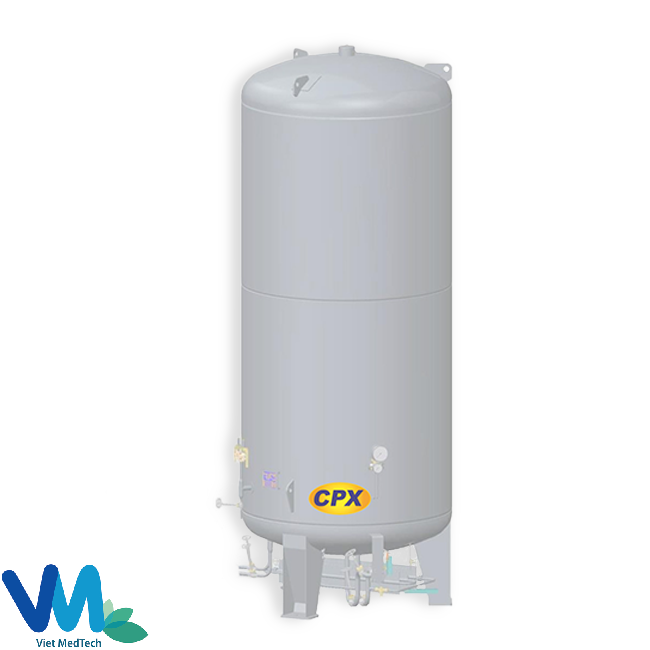

Tank LOX là thiết bị cố định chịu được áp suất chân không để có thể lưu trữ các loại khí hóa lỏng như là nitrogen, oxygen, argon, LNG, C02 or NO2. Tỷ lệ bốc hơi thấp, các phần được bố trí phù hợp và dễ dàng kiểm soát trong khi sử dụng, các bộ phận được được lựa chọn kỹ càng, có chất lượng chế tạo vượt trội đảm bảo độ tin cậy và kinh tế cao trong việc sử dụng hàng ngày và đảm bảo tuổi thọ kéo dài của tank
Tank có sẵn loại đứng và loại nằm ngang với dung tích từ 2,200 tới 200,000 lít, được sản xuất và kiểm tra theo tiêu chuẩn dành cho thiết bị áp lực của Châu Âu 97/23 CE (PED) hoặc các hướng dẫn của các quốc gia khác
Tank của chúng tôi đã sử dụng trên thế giới từ nhiều thập kỉ qua, với chất lượng cao được khẳng định bởi việc tuân thủ hệ thống quản lý chất lượng ISO 9001.

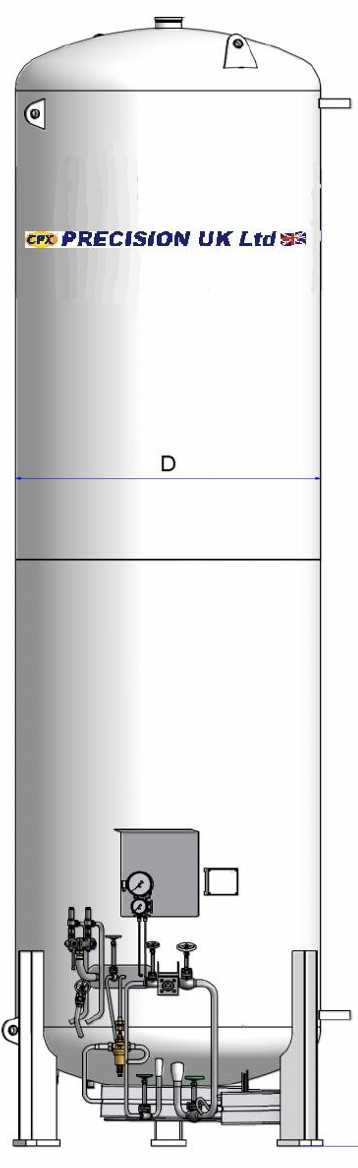

Tank LOX gồm tank bên trong được treo chính giữa so với vỏ bên ngoài. Tank bên trong để chưa khí hóa lỏng và được làm bằng thép không gỉ còn vỏ bên ngoài được làm bằng thép carbon.
Khoảng không gian giữa hai lớp vỏ được lấp đầy bởi đá Perlite và được hút hết khí. Các mối hàn được kiểm tra sự rò rỉ bằng máy quang phổ helium, để đảm bảo duy trì chân không trong thời gian dài. Thêm vào đó các hạt hút ẩm cũng giúp cải thiện và duy trì độ chân không trong suốt quá trình sử dụng của tank. Các tank này cũng có thể được cung cấp theo thiết kế và cấu hình kỹ thuật của khách hàng.
Sẵn có các loại Tanks LOX với dung tích như sau:
Size |
CPX Part Number |
Áp lực làm việc tối đa |
Thể tích tổng (lít) |
Thể tích sử dụng (lít) |
3160 |
LOX-3160 |
18bar |
3160 |
3000 |
6350 |
LOX-6350 |
18bar |
6365 |
6050 |
11535 |
LOX-11535 |
18bar |
11535 |
10960 |
20355 |
LOX-20355 |
18bar |
20355 |
19340 |
30205 |
LOX-30205 |
18bar |
30205 |
28700 |
49020 |
LOX-49020 |
18bar |
49020 |
46570 |
61620 |
LOX-61620 |
18bar |
61620 |
58540 |
Tank CPX LOX theo tiêu chuẩn có bộ hiển thị áp lực chênh, có các lựa chọn để nâng cấp bộ hiển thị này bao gồm các vị trí cài đặt báo động hoặc thậm chí là cổng ra 4-20mA để có thể sử dụng bảng kiểm soát VIE kỹ thuật số cảm ứng. Nó cung cấp cái nhìn trực quan lượng chất lỏng có trong tank.
Tank LOX có thể được cung cấp bảng kiểm soát VIE để điều chỉnh áp suất thông qua một loạt các bộ điều chỉnh kép. Bảng kiểm soát VIE sẵn có các model dưới đây:
Kích thước thông thường |
Áp lực đầu vào/đầu ra (bar) |
Lưu lượng dòng (l/min) |
15mm |
10/4 |
1500 |
22mm |
10/4 |
2500 |
28mm |
10/4 |
3000 |
35mm |
10/4 |
4000 |
42mm |
10/4 |
5000 |
Bảng kiểm soát VIE cũng sẵn có lựa chọn màn hình cảm ứng kỹ thuật số cung cấp cái nhìn trực quan lượng chất lỏng trong tank
